复合钢格栅板 复合格栅板
复合钢格栅板又叫复合钢格栅板,英文是 compound grating.

一、复合钢格栅板构成特点:

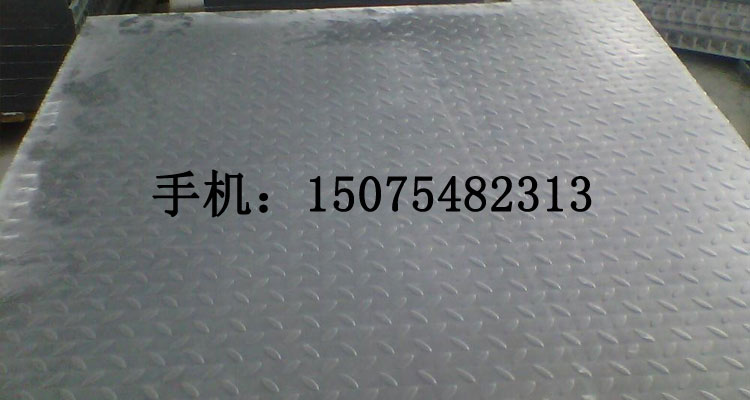

用花纹板做表面,钢格栅板做龙骨焊接而成的一种复合钢格栅板,复合钢格栅板是花纹板防滑、无空洞性和钢格栅板承载力的完美结合。与单纯使用花纹板与型钢支撑相比,大幅度降低了骨架成本。

二、复合钢格栅板的规格型号:

复合钢格栅板可以根据承载力的不同而应用不同种类的钢格栅板作为底座,但是最常用的钢格栅板为G323/40/100、G323/30/100等。花纹钢默认采用3mm的厚度,特殊要求也可采用4mm、6mm等规格。

三、复合钢格栅板的表面处理:

通常采用热镀锌的表面处理方法,有时为配合周边设备的颜色而采用喷漆的表面处理方法。如果应用于干燥、磨损较少的地方可以考虑应用冷镀锌的表面处理以降低成本。

四、复合钢格栅板的材质:

一般都是采用Q235低碳钢,特殊要求时可以采用不锈钢等优质材质

五、复合钢格栅安装方法

步骤 1 :将需要安装复合钢格栅板的区域划分为若干拼块,并将每个拼块均做标号,绘制复合钢格栅板排版布置图 ;首先对需要安装复合钢格栅板的区域进行整体的实地测量,测量其长度、宽度或者是半径、弧度等参数,然后根据这些参数绘制按同等比例缩小的区域轮廓图,并且标明需要预留孔洞或者添加台阶板等的位置,根据安装区域的特点,对轮廓图进行拼块的划分,因为整体区域往往面积较大,无法实现由一套复合钢格栅板即可覆盖形,可根据区域特点分成两个或者多个拼块,而拼块相连接的位置即需要焊接的位置,即焊缝,在绘制的时候一般不将焊缝绘制成一条直线的形式,因其强度较低,往往将焊缝绘成相互交错的形式,可增加应力强度,某个位置需要预留孔洞或者添加溢流堰的,则在相应位置进行标注,在分割拼块的时候孔洞或溢流堰由两块相邻的拼块共同组成,同时还要注意的是对于边缘处拼块,也就是与支撑梁固定的拼块,其和支撑梁的接触长度,要不小于拼块较大长度的三分之一,才能保证其和支撑梁的焊接强度。

步骤 2 :根据每一个拼块的形状制作相同形状的单个复合钢格栅板,并在每个单个复合钢格栅板标记上标号,形状相同的拼块和单个复合钢格栅板的标号相同 ;标号的目的是为了在拼接的时候不会发生错误,根据标号进行拼接。

步骤 3 :在需要安装复合钢格栅板的区域,将单个复合钢格栅板进行组合拼接,并将边缘的单个复合钢格栅板与支撑梁固定,在对单个复合钢格栅板进行拼接的时候,按照复合钢格栅板排版布置图上的每个拼块的标号找到对应标号的单个复合钢格栅板,然后将单个复合钢格栅板按照复合钢格栅板排版布置图的位置进行安装。将单个复合钢格栅板按照从四周到中心的顺序依次进行组合拼接。
