YBT/4001.3-2020钢格板楼梯踏板

TA型钢格板楼梯踏板用与承载扁钢相同规格的端边板包边,前沿贯穿防滑突缘。安装方法为直接焊接在梯梁上,如图所示。

TB型钢格板楼梯路板用带有安装孔的端边板包边,端边板宽度推荐为65mm，前沿贯穿防滑突缘。安装方法为用螺栓连接在梯梁上，如图所示。

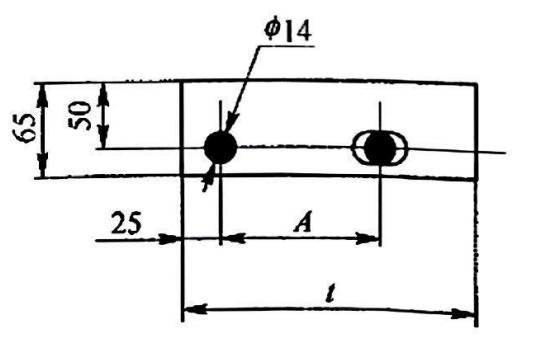

TB型踏板的端边板安装孔参考尺寸见图

t为端边板长;

A为安装孔中心距。

 端边板安装孔中心距选用表

端边板长t	125	155~185	215~245	275-305	>305
安装孔中心距 A	45	75	100	150	200
