GT型钢格栅板
发布时间:2020-10-19 07:01:10 更新时间: 2022年2月9日点击:385
GT型钢格栅板是钢格栅板应用中的一种,在钢格栅板标准YB/T4001-2007中标注,其他型号还有GU型、GM型井孔钢格板盖,在国标17到20页中详细标注了承重和常用型号。
钢格栅板沟盖用在人行道、车行道、庭院或建筑物的地面作为水沟、管线沟、地下通道、风井、采光井、检查井等的盖板。
钢格栅板沟盖用在人行道、车行道、庭院或建筑物的地面作为水沟、管线沟、地下通道、风井、采光井、检查井等的盖板。
钢格栅板沟盖通常由固定的框和活动的钢格栅板盖板组成。根据需要可以配上紧固机构或防盗装置。
B.1 GT型普通侧沟、横断沟钢格栅板沟盖

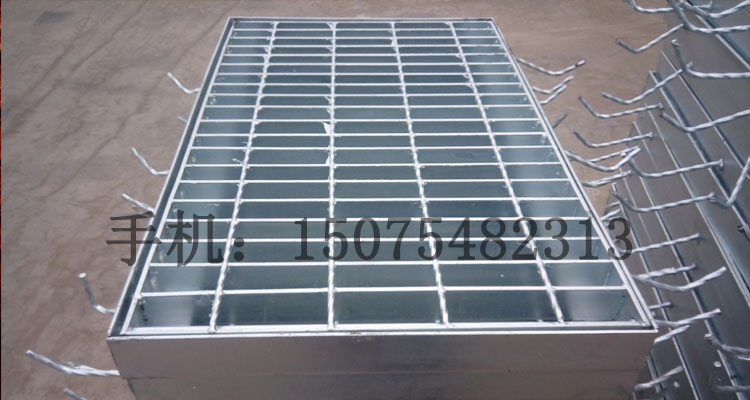

车行道钢格栅板沟盖根据车行方向分为侧沟盖和横断沟盖。承载扁钢与车行方向垂直的称为侧沟盖,承载扁钢与车行方向平行的称为横断沟盖。
图B.1 侧沟盖和横断沟盖
B.1.1 GT型钢格栅板沟盖适用于除公路外的道路场合,一般车流量不大。当作为横断沟沟盖使用时,需考虑到盖板跳起的危险,应采用螺栓固定式沟盖, 钢格栅板沟盖防腐均采用热浸镀锌。GT型钢格栅板沟盖见图B.2。
单位为毫米

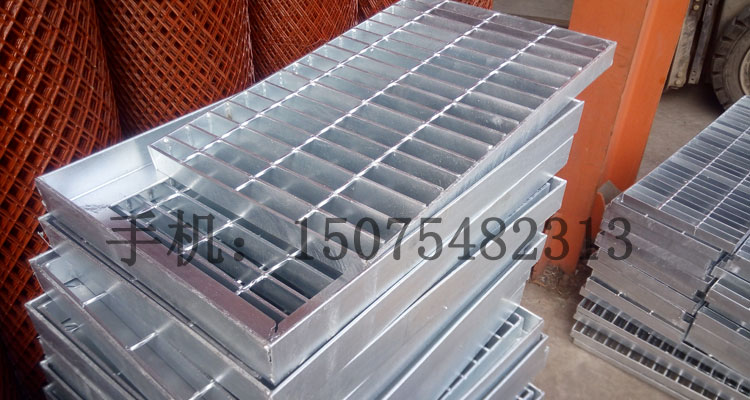

图B.2 GT型钢格栅板沟盖
B.1.2 GT型钢格栅板沟盖适用于带支座沿口(T型沟)的沟上,沿口通常用角钢砌护。
B.1.3 表B .2 中的T-2 、T-6、T-14、T-20、T-25等表示允许总重量为 2000kg、6000kg、14000kg、20000kg、25000kg等的汽车通过。
B.1.4钢格栅板规格一般选用 Gxxx/30/100 型;也可采用其他型号。公共场所的钢格栅板沟盖,宜采用横杆间距为50mm的型号。采用齿形扁钢和I型钢格栅板沟盖,由供需双方商定。
B.1.5 GT型普通侧沟、横断沟钢格栅板沟盖见表B.2,型号说明:
GT 150 - 25
GU----- 盖板高度
150-----沟净宽(mm)
25---- 侧沟、横断沟用钢格栅板沟盖
GT 150 - 25
GU----- 盖板高度
150-----沟净宽(mm)
25---- 侧沟、横断沟用钢格栅板沟盖
